針織物在定型的時候會出現(xiàn)各種問題，即使老加工廠有時也避免不了，今天金玨網(wǎng)布廠小編就給大家做個分享;針織物在定型質(zhì)量問題及預(yù)防方法。一起來看看吧!

　　一、針織物為什么要做定型處理及定型好處

　　定型整理是指通過物理，化學，或物理和化學聯(lián)合的方法，以及生物方法，改善紡織品外觀和內(nèi)在品質(zhì)，提高紡織品服用性能或其他應(yīng)用性能，或某些特殊功能的加工過程。

　　織物定型的原因及好處

　　1.使織物規(guī)格化：織物門幅一致和尺寸形態(tài)穩(wěn)定。

　　2.改善織物手感：柔軟、硬挺、豐滿。

　　3.提高織物織物外觀質(zhì)量：增進光澤、白度、起絨、起毛。

　　4.賦予織物新的功能：進行特種整理如防水、防火、抗菌、抗紫外線整理等。

　　二、針織物整理方法

　　1、按原理方式分

　?、?物理機械整理：利用水分、熱能、壓力及其機械作用達到整理的目的。特點是使纖維發(fā)生化學變化。

　?、?化學整理：利用反應(yīng)性化學整理劑與織物纖維發(fā)生化學反應(yīng)來改變纖維的物理和化學性能。

　?、?綜合整理：將化學整理和機械物理整理結(jié)合進行，織物經(jīng)過整理后既有機械變化亦有化學變化。如滌棉織物耐久性扎光整理。

　　2、按整理效果分

　　①手感整理，柔軟或硬挺。

　　②定型整理，拉幅、起毛或增白。

　?、弁庥^整理，起絨、起毛或增白。

　?、芴胤N整理，防水、防火、防菌、抗紫外線整理。

　　3、按整理效果的耐久性分

　?、贂簳r性，

　?、诎肽途眯?，

　?、勰途眯?。

　　三、織物定型的整理方法

　　通過整理后，所獲得某種形式的穩(wěn)定(形態(tài)、尺寸)，即消除織物中積存的應(yīng)力和應(yīng)變，使織物內(nèi)的纖維處于較適當?shù)呐帕袪顟B(tài)，從而減少織物變形因素。

　　方法：

　　1、用機械方法調(diào)整織物結(jié)構(gòu)。如拉幅、預(yù)縮整理。

　　2、用強力膨化劑消除織物中纖維的內(nèi)在應(yīng)變。如絲光、液氨處理。

　　3、用共價交鏈方法因定纖維結(jié)構(gòu)。如樹脂整理。從理論上講，采用所述任何一種方法都可以改善織物的縮水變形現(xiàn)象，但事實上往往要聯(lián)合采用兩種或以上方法才能達到目的。

　　比如：拉幅(定型)。

　　1、原理：利用棉纖維在濕熱狀態(tài)下具有一定的可塑性，將門幅緩緩拉寬至規(guī)定尺寸(指緯向尺寸)以符合印染成品規(guī)格要求，消除織物上已有的皺褶和提高織物尺寸穩(wěn)定性。

　　2、設(shè)備：針鋏鏈式拉幅機和熱定型機。

　　3、設(shè)備主要功能組成部分：給濕、拉幅烘干和冷卻。

　?、? 給濕，一般含潮率15～20%，要求給濕均勻。方法：給濕打圈保溫(間歇式)、毛刷滾筒潑水、蒸汽噴霧給濕、高壓水噴濺給濕、蒸汽給濕等，也可以先將織物浸軋，烘至半干，然后拉幅。以后者使用居多，并常配合各種功能整理。利用浸軋整理劑給濕。

　?、? 拉幅：靠兩串針鋏鏈扎住布邊，逐漸拉幅的。在進布處設(shè)有超喂裝置，能超喂-10～-50%。通過調(diào)節(jié)超喂可以在一定范圍內(nèi)控制布的下機重量。針鋏鏈的長為15～34M，一般為27M?？椢镫S針鋏鏈運行進入烘房，織物的幅寬因兩邊針鋏鏈的間的距離逐漸增大而增大，稍后針鋏鏈的距離保持一定范圍，使織物保持所需幅寬，最后距離逐漸減少，以利于布脫離針鋏鏈。一般整理后的織物在要求的尺寸公差范圍內(nèi)為上下限。

　?、? 加熱方式：以熱風方式為多，用強力鼓風機將空氣送至加熱器加熱，在經(jīng)熱風管噴射至織物上下面。由于織物帶有一定的水分進入烘房，因此前部比較潮濕的空氣可排除出室外，而后部比較干燥的則可會用。通常把織物表面達到所需定型溫度前經(jīng)過的距離稱為預(yù)熱區(qū)，而把預(yù)熱區(qū)后一直到加熱區(qū)這段距離稱為定型區(qū)。通常根據(jù)織物品種和要求、機械設(shè)備情況等控制定型區(qū)溫度濕度有關(guān)，一般在20～60秒。

　?、? 冷卻：織物離開定型區(qū)后，便要設(shè)法將它保持在定型時的狀態(tài)進行強制冷卻。冷卻方法采用向織物吹冷風或者使用織物通過冷卻輥，一般要求落布溫度在50℃以下，否則，織物堆入布箱或打成卷后，不僅因熱的作用發(fā)生收縮，而且還可能產(chǎn)生難以消除的皺痕。

　　四、滌綸針織物的定型

　　滌綸是一種熱塑性纖維，在染色等一系列加工過程中，由于受多次機械作用和多次拉伸，使織物原來的門幅和線圈幾何形狀有所變化，因而產(chǎn)生變形和收縮，甚至橫直絲縷歪斜，嚴重影響產(chǎn)品的質(zhì)量。

　　熱定形目的主要是使滌綸針織物在有張力狀態(tài)下加熱，織物在規(guī)定溫度下焙烘，使纖維分子間的次價鍵和分子鏈段的熱運動加劇，從而可使分子重新組合、排列，內(nèi)應(yīng)力相對穩(wěn)定。

　　五、滌綸等合纖的熱定型

　　1、滌綸等合纖均屬于熱塑性纖維，在它們的大分子結(jié)構(gòu)中親水基團，纖維結(jié)構(gòu)又緊密，吸濕性很低，濕潤后纖維的膨脹程度小，在通常條件下的縮水現(xiàn)象并不顯著。合成纖維織物尺寸和形態(tài)的穩(wěn)定性主要是指織物在受熱時，特別是在較高溫的條件下，發(fā)生收縮和變形。這就降低了纖維的使用價值，所以要進行熱定型加工。其加工原理是利用合纖的熱塑性，將織物保持在一定的尺寸和形態(tài)，加熱到所需溫度，然后急速冷卻，使受熱后變化了的微結(jié)構(gòu)固定下來，從而使織物的尺寸和形態(tài)達到穩(wěn)定。其本質(zhì)上是由于纖維大分子鏈段的重排，從而消除內(nèi)應(yīng)力。

　　2、氨綸(拉架)也是合成纖維，屬于熱塑性纖維，故含有氨綸的彈力棉織物和其他合成纖維一樣要進行預(yù)定型及后定型處理，以提高其在熱加工中的尺寸和形態(tài)的穩(wěn)定性，繁殖產(chǎn)生難以消除的皺痕，控制門幅和克重。

　　滌綸針織物在熱定形過程中關(guān)鍵兩點：控制定形溫度、定形時間。

　　如果熱定形溫度過低，時間過短均能造成織物表面不平整、不挺括、門幅收縮等疵病，失去定形作用;如定形溫度過高或時間過長，會造成織物發(fā)硬變脆，強力下降，彈性降低并能使某些分散染料升華而產(chǎn)生色差，嚴重的甚至能使纖維熔融。

　　實踐證明：

　　滌綸針織物的合適定形溫度為180-210℃，定形時間20-90s，冷卻溫度為50℃左右?？砂聪率接嬎?按不同定形機構(gòu)造計算)：

　　定形時間(s)=定形長度(m)/織物線速度(m/min)×60

　　各類滌綸針織物在Z921型針板拉幅定形機上，當定形溫度為185-190℃時，其線速度為：滌綸經(jīng)編蚊帳布10-15m/min，滌綸經(jīng)編襯衫布12-18m/min，滌綸經(jīng)、緯、編外衣布12-20m/min，滌綸色織提花布7-lOm/min。

　　在定形時也不可忽視對織物的“張力”和“超喂”應(yīng)相互配合恰當。如果拉幅的幅寬超過織物所具有的門幅，將造成縮水率增大，強力下降等現(xiàn)象;如果超喂過大或張力大小不等則容易造成緯向波浪形(俗稱“木耳邊”)，反之則會在經(jīng)向產(chǎn)生條紋?？傊诓僮鬟^程中要嚴格控制幅寬、張力、超喂等工藝條件。

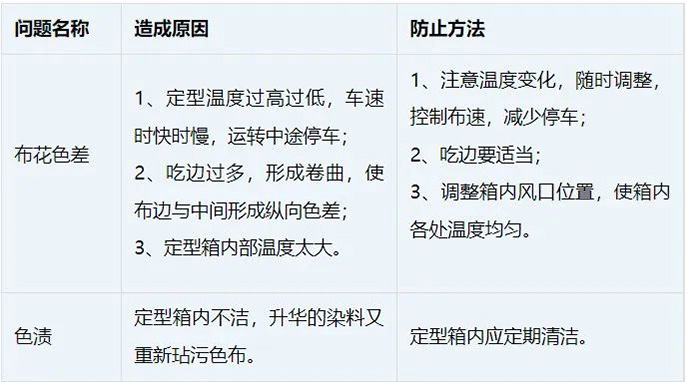

　　六、熱定型質(zhì)量問題

　　注意事項：

　?、?為消除高溫中形成的皺痕，拉幅定型溫度要比染色最高溫度高30～40℃。

　　② 拉幅定型時應(yīng)注意檢查緯斜情況，除了縫頭要齊平，頭子布要適當加長外，在穿頭上機時，要注意兩面張力均勻。在操作進行時要經(jīng)常檢查緯斜情況與花型變形情況并及時加以糾正。

　?、?拉幅定型時，要經(jīng)常測量胚布落機幅寬。如幅寬不符合工藝要求，應(yīng)隨時加以調(diào)節(jié)控制。

　　④ 拉幅定型對成品胚布的質(zhì)量，如縮水、克重、花型清晰、紋路等外觀質(zhì)量都有直接關(guān)系。因此在工藝條件掌握上應(yīng)嚴格控制。

　　以上就是金玨網(wǎng)布廠關(guān)于“織物定型質(zhì)量問題解析及解決方法”的解讀，希望能幫助到您。專業(yè)的緯編網(wǎng)眼布生產(chǎn)廠家，專業(yè)從事各種規(guī)格材質(zhì)的梭織網(wǎng)眼布，主要應(yīng)用在婚紗禮服、箱包、鞋帽、過濾、家居裝飾等行業(yè)領(lǐng)域上?？蓙韴D來樣進行定制，免費寄樣，43年網(wǎng)布生產(chǎn)經(jīng)驗，貨源穩(wěn)定、獲得新老客戶一致好評，如果你是采購商、貿(mào)易商或者加工廠請聯(lián)系13148461341我們吧!

本文標題和鏈接 網(wǎng)布廠家:針織物定型解析及解決方法：http://www.zengdawei.cn/hangyenews/429.html轉(zhuǎn)載時請注明出處及本鏈接!
